개발자를 위한 데이터 시각화 가이드 (Part 4)

특수 목적 차트

지금까지 Part 1~3을 통해 기초 차트부터 관계/분포 분석까지 다양한 시각화 방법을 살펴봤어요. 이번 Part에서는 금융, 프로젝트 관리, 지리, 네트워크 분석 등 특정 도메인에 잘 맞는 전문 차트들을 알아볼게요.

이런 차트들은 특정 시나리오에 맞게 만들어진 만큼, 전문 데이터셋에서 특별한 통찰을 줄 수 있어요.

17. 캔들스틱 차트

캔들스틱 차트는 거래 세션 동안 주식, 상품, 통화의 가격 변동을 보여주는 차트예요. 각 캔들스틱이 하나의 세션을 나타내며, 네 가지 핵심 정보를 담고 있어요:

시가(Opening price)
종가(Closing price)
최고가(Highest price)
최저가(Lowest price)

이 캔들스틱들이 순차적으로 나열되면서 가격 움직임의 트렌드와 패턴을 쉽게 발견할 수 있게 해줘요.

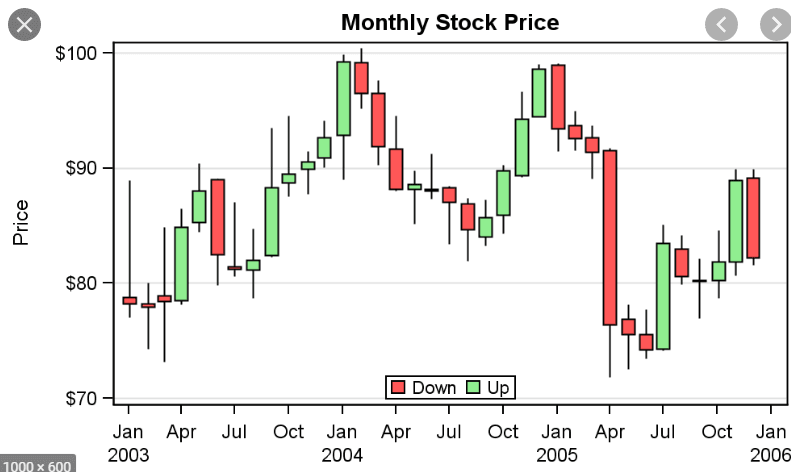

캔들스틱 차트 예시 — 그림 17.1. 월별 주가 변동을 보여주는 캔들스틱 차트 (Plotly)

18. 타임라인/간트 차트

프로젝트 일정을 한눈에 파악해야 할 때, 간트 차트가 효과적이에요.

스프린트 계획을 세울 때 간트 차트 없이는 일정을 파악하기 어려워요. 작업 간 의존성이 복잡해질수록 텍스트만으로는 한계가 있기 때문이에요.

Part 1의 스파크라인이 시간에 따른 변화를 작은 공간에 압축했다면, 간트 차트는 프로젝트 일정 전체를 상세하게 펼쳐 보여줘요. 타임라인 또는 간트 차트는 프로젝트 일정을 표현하는 막대 차트의 한 유형이에요. 작업은 보통 **"스윔 레인(Swim Lane, 담당자나 단계별로 작업을 구분하는 수평 영역)"**이라고 불리는 행으로 분류되고, 수평 막대가 각 작업에 할당된 시간을 나타내죠.

상세한 프로젝트 계획에는 마감일, 마일스톤, 종속성, 스프린트 같은 추가 정보도 포함할 수 있어요. 프로젝트 관리자가 프로젝트 기간 동안 팀원들과 기대치를 맞추는 데 아주 유용해요.

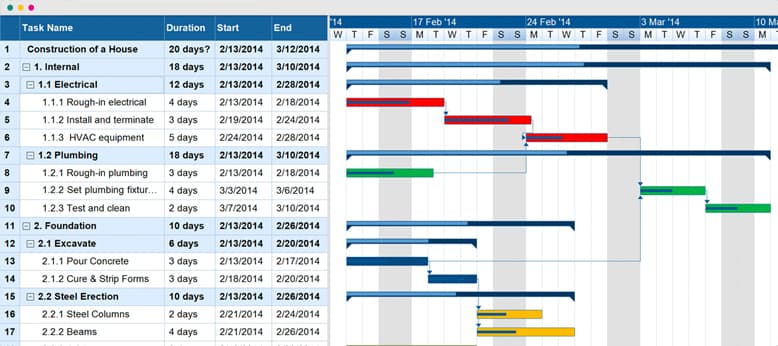

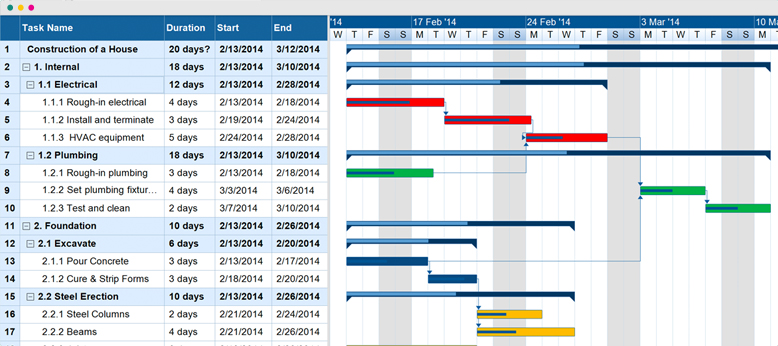

간트 차트 예시 — 그림 18.1. 프로젝트 일정과 작업 종속성을 보여주는 간트 차트

19. 코로플레스/카토그램

코로플레스(Choropleth)와 카토그램(Cartogram)은 데이터 시각화에 쓰이는 두 가지 주요 유형의 지리적 지도예요.

코로플레스 맵: 지도상의 영역을 음영 처리해서 변수가 지리적 지역별로 어떻게 다른지 보여줘요.
카토그램: 지리적 영역을 변수 값에 비례해서 왜곡하는데, 때로는 지도를 알아볼 수 없을 정도로 극단적으로 왜곡되기도 해요.

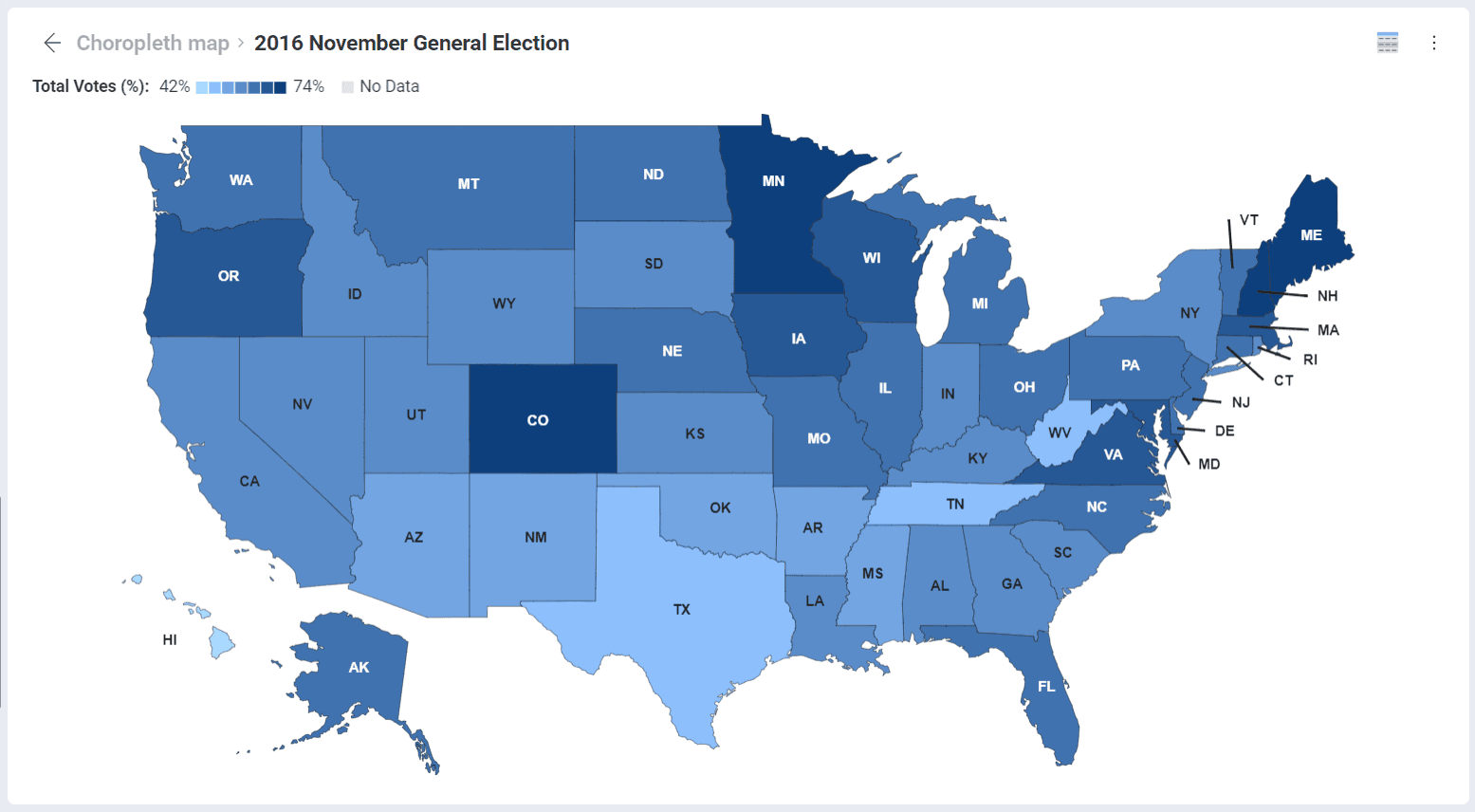

코로플레스 맵 예시 — 그림 19.1. 미국 주별 투표율을 음영으로 시각화한 코로플레스 맵

20. 트리 레이아웃과 변형

트리 레이아웃과 그 변형들은 조직과 흐름을 나타내는 계층적 시각화예요. 모두 부모-자식 관계를 명확하게 보여주지만, 형식이 다르죠:

트리 레이아웃: 선형적이고 방향성 있는 구조예요. 노드(Node)와 엣지(Edge)로 조직 구조를 보여주며, 파일 디렉토리나 가계도에 자주 쓰여요.
선버스트 다이어그램: 비례적 표현을 위한 원형 구조예요. 예산 할당이나 웹사이트 탐색 경로 같은 중첩된 카테고리의 비례 관계를 보여줄 때 잘 맞아요.
서클 패킹: 중첩된 원을 사용한 계층 표현이에요. 공간을 효율적으로 활용하면서 크기 비교가 직관적이죠.
